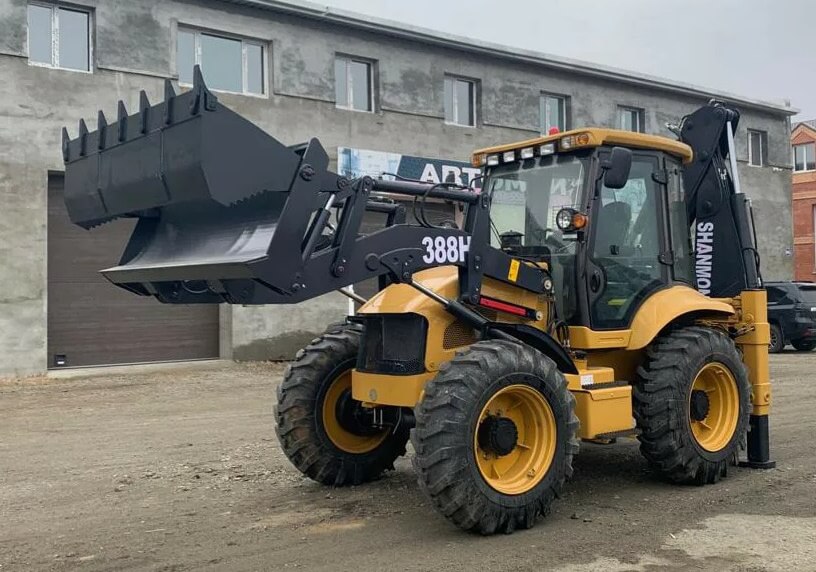

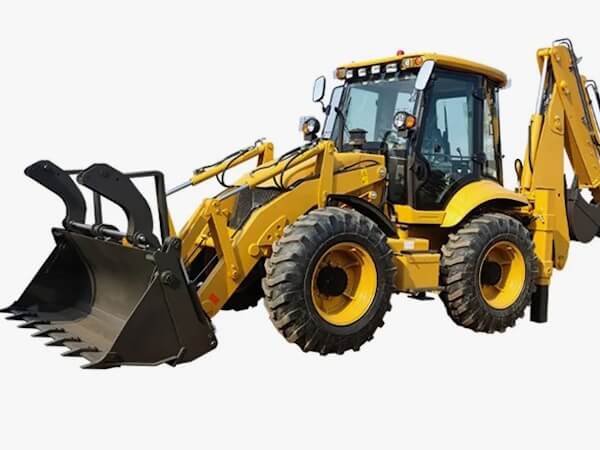

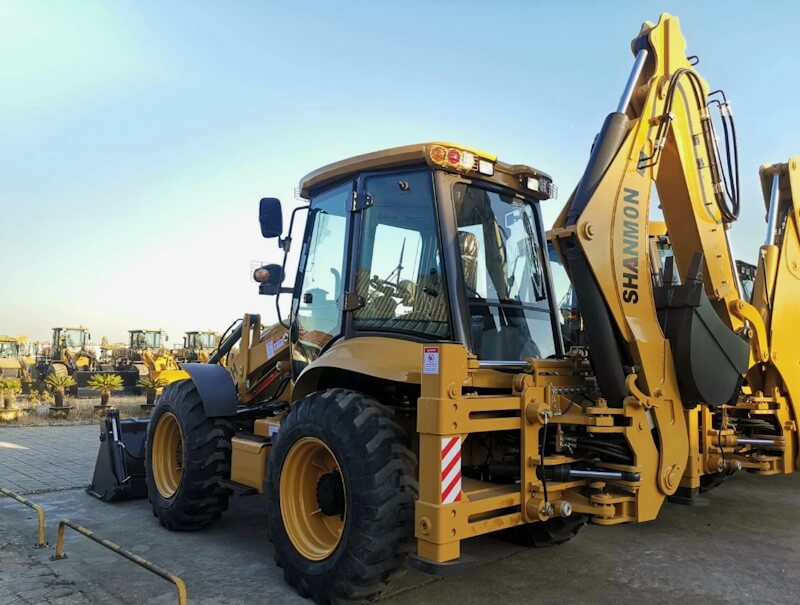

Экскаватор-погрузчик SHANMON 388H (База + телескопическая рукоять)

По запросу

Эксплуатационная масса, кг: 10 500
Грузоподъёмность, кг: 2 500
Мощность двигателя полная, кВт/л.с.: 75/105

Преимущества

Двигатель Yuchai YC4A105Z-T20 (4,8 л), Stage II
Кабина ROPS и FOPS с кондиционером
Клапан Haihong
Рулевой и приоритетный клапан Danfoss
Предупредительные огни в кабине водителя
Камера заднего вида
Задние вспомогательные гидравлические трубы и шланги
Шины 16.9-28
Опоры H-типа
Полный привод, 4-колесное рулевое управление
Режим «крабового» рулевого управления
Кондиционер
Система предварительного подогрева
ЖК-дисплей

Описание

Экскаватор-погрузчик SHANMON 388H — полноприводная машина эксплуатационной массой 10 500 кг с четырёхцилиндровым дизелем Yuchai YC4A105Z-T20 рабочим объёмом 4,8 л и мощностью 75 кВт (105 л.с.). Передний погрузочный ковш объёмом 1,2 м³ при грузоподъёмности 2500 кг, задний экскаваторный — 0,3 м³; глубина копания 4970 мм, радиус копания 5345 мм. Гидросистема с насосом производительностью 139 л/мин и рабочим давлением 20 МПа, привод 4×4 с четырьмя управляемыми колёсами и «крабовым» режимом, опоры H-типа, шины 16.9-28. Кабина ROPS/FOPS с кондиционером, камерой заднего вида, ЖК-дисплеем и системой предпускового подогрева. Базовая модификация: трансмиссия и мост Shanmon ZL30 увеличенного размера, насос Jinan Quancheng, клапан Haihong, механические рычаги управления.

Технические характеристики

Гидравлика
Производительность насоса, л/мин	139
Модель гидронасоса	Jinan Quancheng
Давление гидронасоса, МПа	20
Гидротрансформатор модель	290
Гидробак, л	125

Двигатель
Мощность двигателя полная, кВт/л.с	75/105
Охлаждение	Водяное
Мощность, кВт/л.с	75/105
Рабочий объем л	4,8
Номинальные обороты, об/мин	2 200
Номинальный крутящий момент, Н/м	400
Тип охлаждения	Гидроохлаждение
Топливный бак, л	125

Ходовая часть
Колесная база, мм	2335±10
Модель коробки передач	YJ320B
Тип переключения коробки передач	Под нагрузкой
Мост, модель	WZL100
Количество передач, вперед/назад	4/4
Скорость, вперед/назад, км/ч	1-32/1-32
Размер колес	16.9-28

Рабочие характеристики
Ширина ковша, мм	2490±10
Высота по верху стрелы экскаватора, мм	3940 ±20
Объем погрузочного ковша, м.куб	1,2
Грузоподъемность, кг	2 500
Максимальная высота выгрузки (угол разгрузки 41 гр.), мм	3050±50
Дальность разгрузки, мм	870±20
Радиус поворота, мм	5750±50
Номинальный объём, м³	0,3
Макс. глубина копания, мм	4970±20
Макс. радиус копания, мм	5345±20
Макс. усилие копания, кгс	5100
Макс. высота копания, мм	6680±20
Подъемная сила при макс. радиусе капания, кгс	1220

Габариты и масса
Эксплуатационная масса, кг	10 500
Общая длина, мм	6450±80
Габаритная ширина, мм	2490±10
Высота по верху кабины, мм	3120±10
Ширина колеи, мм	2139 ±10
Макс. высота погрузки, мм	3740±20

Эксплуатация
Модель	YC4A105Z-T20
Производитель	YUCHAI
Модель инжектора	Jining Eaton BZZ5-250

Исполнения

Одна техническая база, разные комплектации узлов. Исполнение уточняется при заказе.

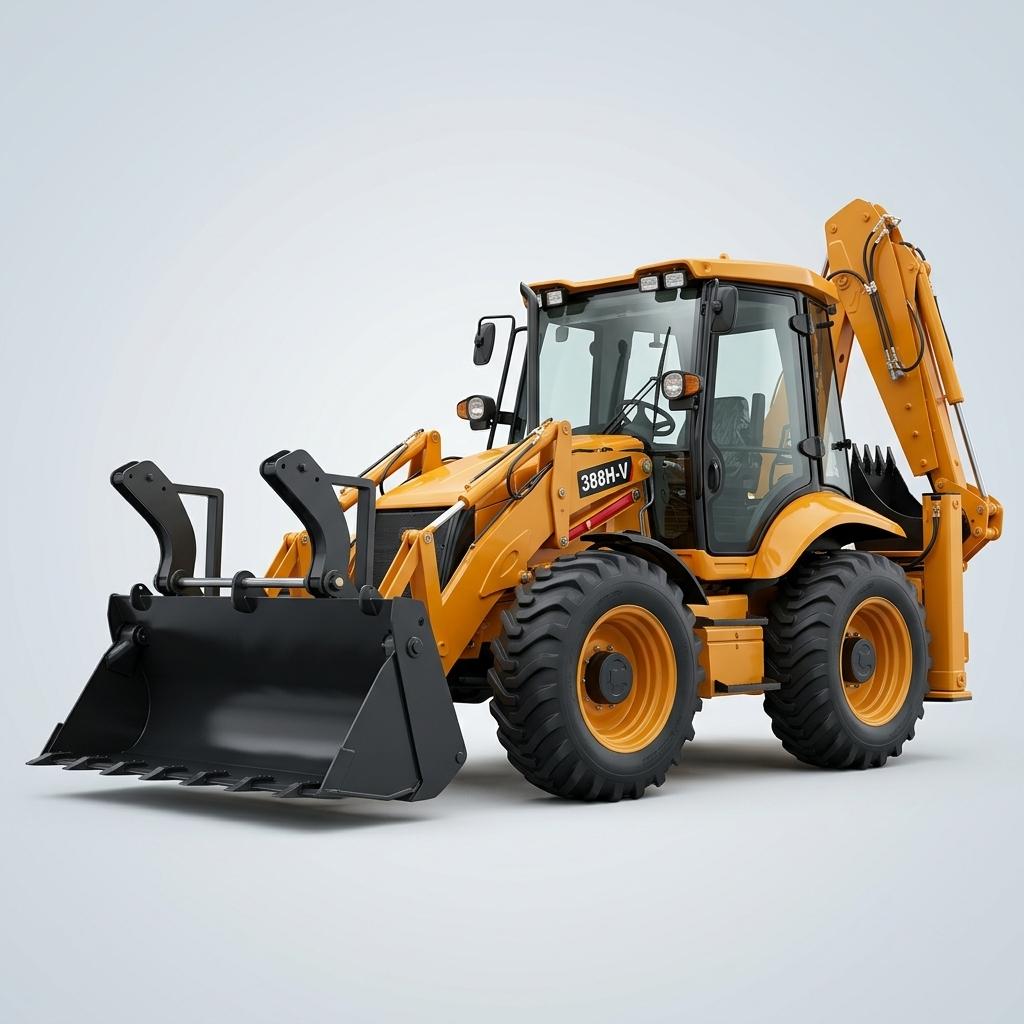

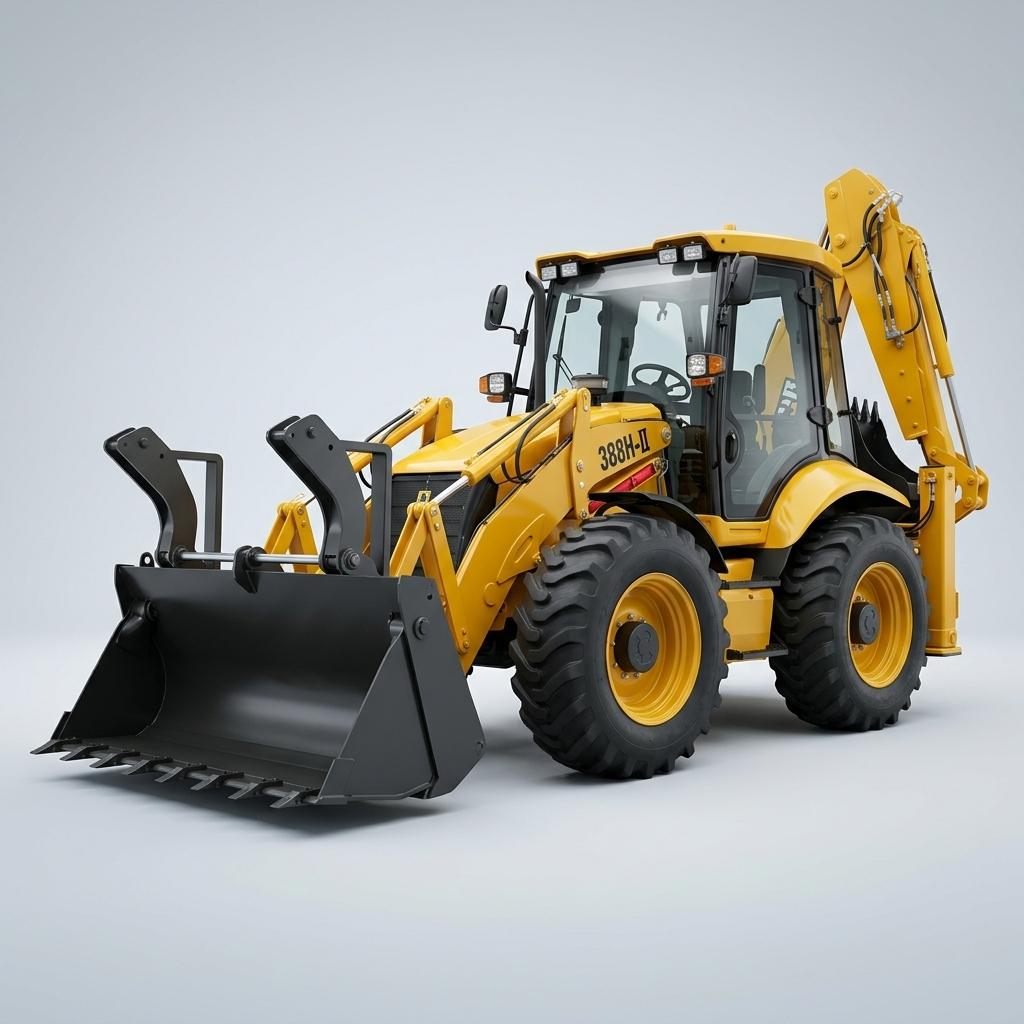

Узел	388H базовое исполнение	388H-II электрическая трансмиссия и джойстик	388H-V премиальные узлы Carraro и Danfoss
Трансмиссия	Shanmon	электрическая, управление одной рукояткой	электрическая
Мосты	Shanmon ZL30 увеличенного размера	мокрые тормозные	Carraro
Гидронасос	Jinan Quancheng	регулируемый, с клапанами, чувствительными к нагрузке	Danfoss, регулируемый
Управление	механические рычаги	джойстик с пилотным клапаном	полное электрическое, встроенное сиденье с рукояткой
